Bơm bùn trục đứng
>
|
| Nguồn gốc | Tứ Xuyên, Trung Quốc |
| Hàng hiệu | horizontal-slurrypump.com |
| Chứng nhận | ISO9001 |
| Số mô hình | OEM |
| Tài liệu | Sổ tay sản phẩm PDF |

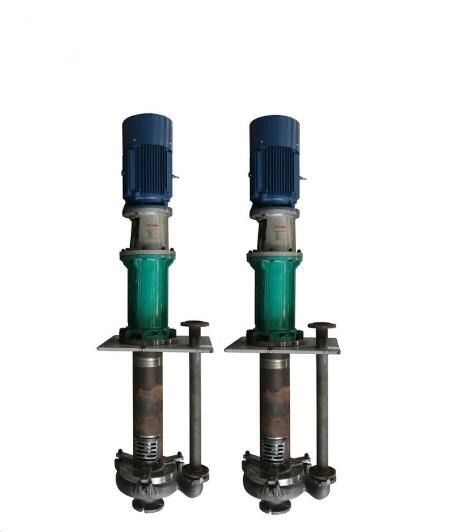

Máy bơm bùn ly tâm áp suất cao, máy bơm nước thải trục đứng chìm
Mô tả Sản phẩm
Máy bơm bùn trục đứng sê-ri ZJL là máy bơm bùn ly tâm một tầng hút.Máy bơm sê-ri ZJL phù hợp với lý thuyết về chất lỏng hai pha và chúng được thiết kế theo nguyên tắc giảm thiểu tổng tổn thất.Hình dạng hình học của các thành phần dòng chảy của nó phù hợp với điều kiện dòng chảy của môi trường.Bằng cách này, tổn thất thủy lực giữa các bộ phận xảy ra dòng xoáy và tác động giảm do đó giảm mài mòn các bộ phận của dòng chảy;hiệu quả sử dụng nước được tăng lên;tiếng ồn chạy và độ rung được giảm.Hợp kim crôm cao, có khả năng chống mài mòn, chống ăn mòn và chống va đập cao, được sử dụng cho các bộ phận của dòng chảy để cải thiện tuổi thọ.
Cách sử dụng chính
|
· Khai thác mỏ |
|
· Xây dựng dân dụng |
|
· Ngành công nghiệp |
|
· Chuẩn bị than |
|
· Chế biến khoáng sản |
|
· Xử lý hóa chất |
Tính năng sản phẩm
1 Fcác bộ phận đi qua thấp: loại máy bơm này sử dụng kim loại chống mài mòn, cánh quạt chọn kim loại hoặc cao su chống mài mòn.
2Các thành phần ổ trục: chúng tôi sử dụng dầu bôi trơn.Theo chiều cao chất lỏng của bể bùn xỉ, có thể chọn chiều dài khác nhau của trục bơm hoặc ống hút.
3Niêm phong: Không cần bất kỳ phốt trục hoặc nước bịt trục nào.Trong điều kiện không đủ lượng hút cũng có thể hoạt động bình thường bên dưới.
Thông số kỹ thuật
|
Người mẫu
|
Hiệu suất nước sạch |
Động cơ hỗ trợ
|
|||||
|
tốc độ quay N |
Chảy Hỏi |
Cái đầu h |
Công suất trên trục Pa |
hiệu quả η |
|||
| r/phút | (m³/giờ) | tôi | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17,5 | 68.1 | ||||
| 364 | 12.1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6,7 | 7.4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3,8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | 39,4 | 58,9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54.1 |
Y200L1-6 V1 380V 18,5kw |
||
| 124 | 18,9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13,5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52.3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8,7 | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8.2 | 43,7 |
Y180M-4 V1 380V 18,5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13.4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2.3 | 43,7 |
Y132M2-6 V1 380V 5,5kw |
||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16,5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4,9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5,5 | 34.1 | ||||
| 43 | 16,5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18.7 | 39,4 | ||||
| 85 | 29.3 | 20.7 | 33,5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5.6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38,6 | ||||
| 38,0 | 6,0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0,4 | 38,6 | ||||
| 24,0 | 2.4 | 0,5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42,9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33,8 | ||||
| 47,6 | 30,5 | 14.1 | 28.1 | ||||
|
970 |
15,8 | 19.2 | 3,8 | 27.3 |
Y160M-6 V1 380V 7,5kw |
||
| 28.3 | 15.3 | 4.1 | 33,8 | ||||
| 31,8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21,5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5,5kw |
|
| 18.4 | 19,0 | 2.6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6.6 | 9.2 | 0,6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14,9 | 7.2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1.6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42,4 | ||||
| 25.9 | 14.1 | 2.2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5.6 | 0,6 | 44,6 | ||||
Kết cấu
| 1 | vỏ bọc | 2 | ủng hộ | 3 | cơ sở động cơ |
| 4 | cánh quạt | 5 | Tấm đỡ bên trái | 6 | Thùng rượu bay hơi |
| 7 | Tấm lót phía sau | số 8 | thân mang | 9 | Tấm đỡ bên phải |
Hình ảnh sản phẩm
Kích thước cài đặt
