Bơm ly tâm trục ngang
>
|
| Nguồn gốc | Tứ Xuyên, Trung Quốc |
| Hàng hiệu | horizontal-slurrypump.com |
| Chứng nhận | ISO9001 |
| Số mô hình | OEM |
| Tài liệu | Sổ tay sản phẩm PDF |
Máy bơm ly tâm hút ngang tự mồi tuần hoàn Máy bơm chuyển hóa chất
Tính năng chính
1) cấu trúc bơm đơn giản, lắp đặt đơn giản và bảo trì thuận tiện.
2) Cuộn dây đồng 100% được sử dụng cho động cơ để đảm bảo tuổi thọ.
3) phạm vi ứng dụng rộng rãi, có thể được sử dụng rộng rãi trong sinh hoạt, công nghiệp, hóa chất và các lĩnh vực khác.
4) động cơ chống cháy nổ có thể được tùy chỉnh để bảo vệ sự an toàn của bạn.
Chi tiết
Dữ liệu hiệu suất
|
Kết cấu |
Giai đoạn đơn |
||
|
Cái đầu |
10-90m |
||
|
Chảy |
8-800 m3/giờ |
||
|
Tốc độ |
980-2950 vòng/phút |
||
|
Quyền lực |
1,1-160kw |
||
|
Hiệu quả |
18%-85% |
||
|
NPSH |
1,4-4,5m |
||
|
Tiêu chuẩn |
ISO 9001 |
||
Kết cấu
| *1 | khóa vít | *số 8 | Buồng cánh quạt | 15 | Nắp chịu lực phía trước | 22 | Chảo dầu | *29 | Tay áo |
| 2 | miếng đệm | 9 | vòng chữ O | *16 | ổ trục trước | 23 | đai ốc điều chỉnh | 30 | Vòng đệm nước |
| *3 | đai ốc cánh quạt | *10 | cánh quạt phó | 17 | thân mang | 24 | Điều chỉnh vít | 31 | phụ |
| 4 | vòng chữ O | *11 | Buồng đóng gói | 18 | Khung mang | 25 | Giá đỡ thân ổ trục | 32 | vòng chữ O |
| *5 | cánh quạt | 12 | vòng chữ O | *19 | ổ trục sau | *26 | trục | *33 | phím |
| *6 | thân bơm | 13 | Vòi rửa nước | 20 | Nắp ổ trục sau | 27 | che chắn | ||
| 7 | vòng chữ O | 14 | Tấm giữ nước | 21 | Chìa khóa | 28 | tuyến đóng gói |

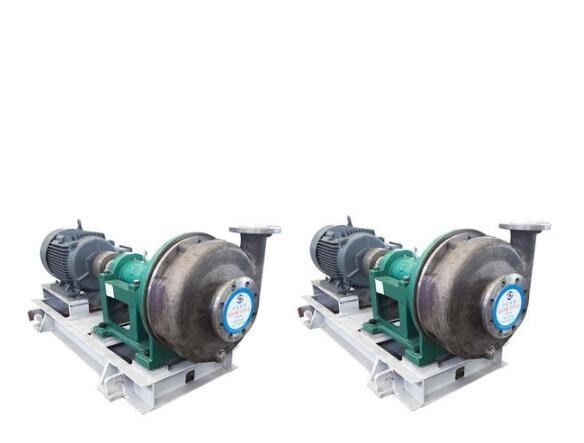

Hình ảnh sản phẩm
Bảng thông số kỹ thuật
|
Người mẫu |
Chảy (m³/giờ) |
Cái đầu (m) |
Tốc độ (vòng/phút) |
Hiệu quả tối đa (%) |
NPSH (NPSHr)m |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1,5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1.7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1.7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1.4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1,5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1.8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1.8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1.8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2.2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2.2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2.7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2,8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2,5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2,5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2,8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2,8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2,8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2,8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2,8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2,8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3,5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3,5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3,5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4,5 |
