| Nguồn gốc | Trung Quốc |
| Hàng hiệu | horizontal-slurrypump.com |
| Chứng nhận | ISO |
| Số mô hình | OEM |
| Tài liệu | Sổ tay sản phẩm PDF |

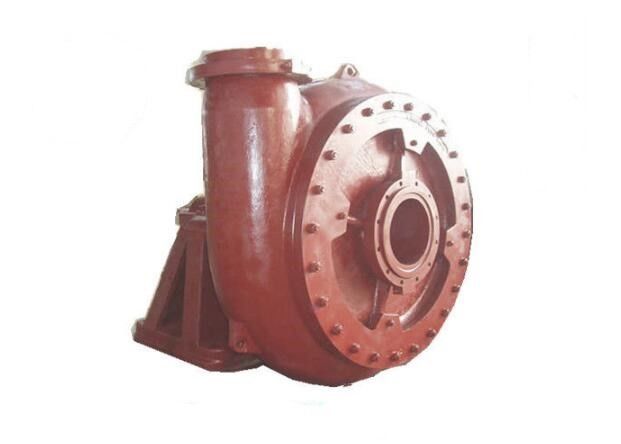

Máy bơm bùn mỏ đồng ly tâm lót cao su model 16/14TU - AH
Tổng quan về sản phẩm
1. Tất cả các bộ phận Dòng chảy cho máy bơm AH(R) đều là hợp kim hoặc cao su có hàm lượng crom cao;
2. Cụm ổ trục của máy bơm bùn có cấu trúc hình trụ, để điều chỉnh khoảng cách giữa các bánh công tác
và lót phía trước một cách dễ dàng.
3. Phớt trục có thể là phớt đóng gói, phớt đẩy và phớt cơ khí.
4. Xả có thể được định vị ở các khoảng 45 độ cho bất kỳ tám vị trí nào để phù hợp với việc lắp đặt và
các ứng dụng.
5. Các loại truyền động: Truyền động đai chữ V, truyền động giảm tốc, truyền động khớp nối chất lỏng và các thiết bị truyền động chuyển đổi tần số cho máy bơm bùn.
6. Thông số rộng, NPSH tốt và hiệu quả cao.
7. Máy bơm bùn có thể được lắp đặt trong loạt nhiều tầng để đáp ứng việc phân phối cho việc sử dụng đường dài
Loại ý nghĩa
| Nhập ý nghĩa chomáy bơm bùn ly tâm khoáng sản | |
| 16/14TU - AH | |
| 16 | Kích thước đầu vào máy bơm (inch) |
| 14 | Kích thước đầu ra của máy bơm (inch) |
| TU | loại giá đỡ |
| AH | máy bơm bùn AH |
| r | Bơm lót R-Rubber |
bảng thành tích
| NGƯỜI MẪU | PHÉP GIAO CÔNG SUẤT TỐI ĐA (KW) |
VẬT LIỆU | HIỆU SUẤT NƯỚC SẠCH | CÁNH QUẠT | |||||||
| lót | CÁNH QUẠT | Công suất Q | đầu H | Tốc độ | tối đa.hiệu quả. | NPSH | VANES SỐ. | ĐƯỜNG KÍNH CÁNH CÔNG | |||
| m3/giờ | L/s | (m) | n(vòng/phút) | (%) | (m) | (mm) | |||||
| 1,5/B-AH | 15 | m | m | 12.6-28.8 | 3,5-8 | 6-68 | 1200-3800 | 40 | 2--4 | 5 | 152 |
| RU | RU | 10.8-25.2 | 3--7 | 7-52 | 1400-3400 | 30 | 3 | ||||
| 1/1.5B-AH | 15 | m | m | 16.2-34.2 | 4,5-9,5 | 25-92 | 1400-2200 | 20 | 2-5,5 | 5 | 330 |
| 2/1.5B-AH | 15 | m | m | 32.4-72 | 9--20 | 6-58 | 1200-3200 | 45 | 3,5-8 | 5 | 184 |
| RU | RU | 25.2-54 | 7--15 | 5,5--41 | 1000-2600 | 50 | 2,5-5 | 5 | 178 | ||
| 3/2C-AH | 30 | m | m | 39,6-86,4 | 11--24 | 12-64 | 1300-2700 | 55 | 4--6 | 5 | 214 |
| RU | RU | 36-75.6 | 10--21 | 13-46 | 1300-2300 | 60 | 2--4 | 5 | 213 | ||
| 3/2D-HH | 60 | m | m | 68.4-136.8 | 19-38 | 25-87 | 850-1400 | 47 | 3-7,5 | 5 | 457 |
| 4/3C-AH | 30 | m | m | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4--6 | 5 | 245 |
| RU | RU | 79.2-180 | 22-50 | 5-34,5 | 800-1800 | 59 | 3--5 | ||||
| 4/3E-HH | 120 | m | m | 126-252 | 35-70 | 12-97 | 600-1400 | 50 | 2--5 | 5 | 508 |
| 6/D-AH | 60 | m | m | 162-360 | 40-100 | 12-56 | 800-1550 | 65 | 5--8 | 5 | 365 |
| RU | RU | 144-324 | 40-90 | 12-45 | 800-1350 | 65 | 3--5 | 5 | 365 | ||
| 6/4S-HH | 560 | m | m | 324-720 | 90-200 | 30-118 | 600-1000 | 64 | 3-8 | 5 | 711 |
| 6S-HH | 560 | m | m | 468-1008 | 130-280 | 20-94 | 500-1000 | 65 | 4-12 | 5 | 711 |
| 8/6E-AH | 300 | m | m | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 5 | 510 |
| RU | RU | 324-720 | 90-200 | 7-49 | 400-1000 | 65 | 5-10 | 5 | 510 | ||
| 10/8E-M | 120 | m | m | 666-1440 | 185-400 | 14-60 | 600-1100 | 73 | 4-10 | 5 | 549 |
| 10/8ST-AH | 560 | m | m | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 |
| RU | RU | 540-1118 | 150-330 | 12-50 | 400-750 | 75 | 4-12 | ||||
| 12/10ST-AH | 560 | m | m | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 |
| RU | RU | 720-1620 | 200-450 | 7-45 | 300-650 | 80 | 2,5-7,5 | ||||
| 14/12ST-AH | 560 | m | m | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-8 | 5 | 965 |
| RU | RU | 1152-2520 | 320-700 | 13-44 | 300-500 | 79 | 3-10 | ||||
| 16/14TU-AH | 1200 | m | m | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 5 | 1067 |
| 20/18TU-AH | 1200 | m | m | 2520-5400 | 700-1500 | 13-57 | 200-400 | 85 | 5-10 | 5 | 1370 |
Ứng dụng
Chế biến tuyển nổi khoáng sản
Tuyển than Nhà máy điện
rửa than
Chế biến trung bình hóa học
Xử lý nước thải
Xử Lý Cát Và Sỏi
